개념
- Oracle Real Application Cluster
- Oracle RAC는 여러 개의 Instance가 하나의 DB를 Access 할 수 있음
- Application에서 접속할 수 있는 통로는 여러개이며 DB는 하나인 형태

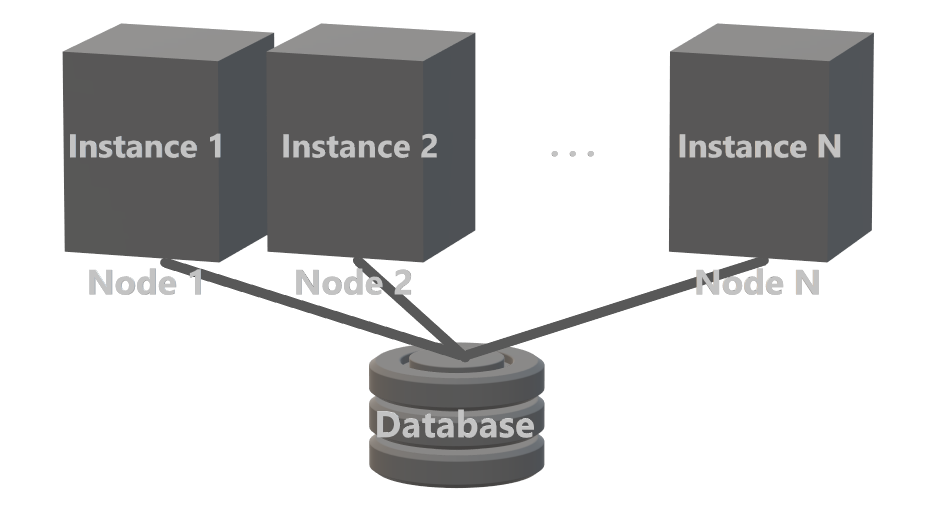

- Oracle RAC = N개의 Instance + 1개의 DB
- RAC로 연결된 N개의 Instance에서 동일한 Datafile을 공유해 Access
- DB 작업에 사용할 수 있는 Resource(CPU, Memory)는 공유하지 않으며 해당 Node의 것만 이용
Cluster
- 두 개 이상의 독립된 서버들과 Disk를 하나로 연결하는 기법
- 사용자가 Cluster로 구성된 서버들 중 어느 서버에 접속해도 동일한 Disk를 Access
- Oracle RAC는 Oracle Clusterware를 사용해 어느 Instance에 접속해도 사용자에게 동일한 Data를 실시간으로 조회, 변경할 수 있는 기능 제공
- Oracle Clusterware를 사용하면 높은 처리량과 고가용성 보장 가능
Oracle RAC Instance

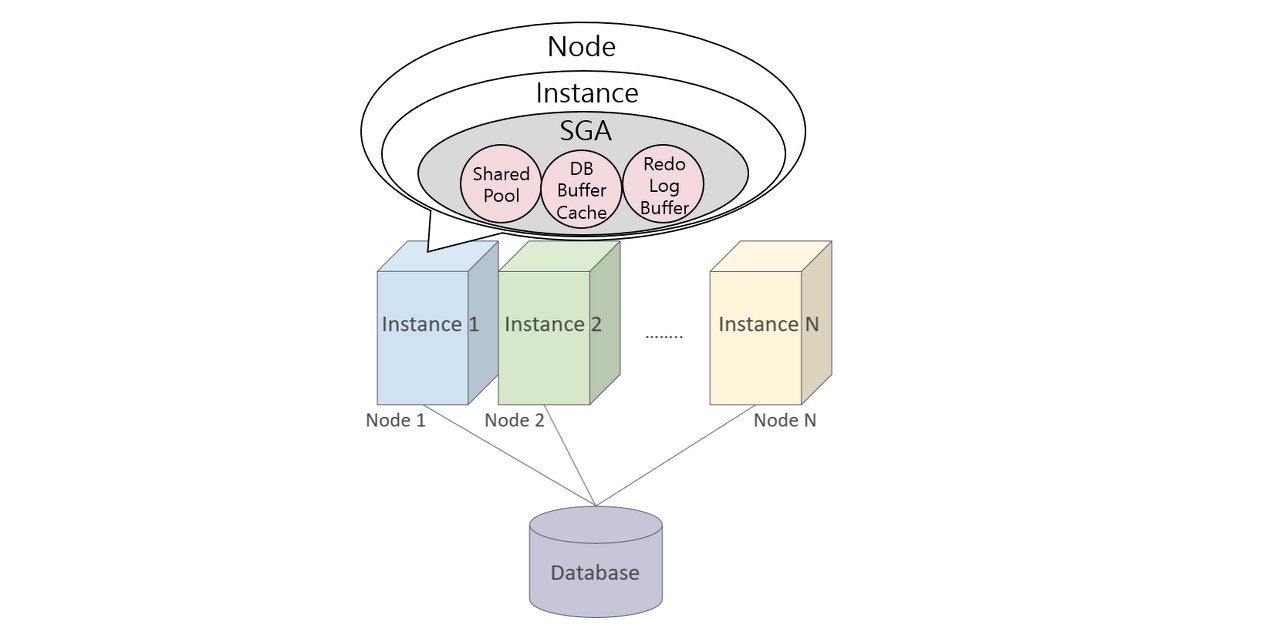

- Oracle RAC 환경의 각 Instance에는 각자의 SGA와 Background Process들이 존재
- 모든 Datafile과 Control File은 모든 Instance에 동일하게 Access할 수 있어야 하므로 공유 Storage에 위치
- 각 Instance에는 고유한 Online Redo Log File 존재
- Online Redo Log File은 자신이 속한 Instance에 의해서만 기록 가능
- Online Redo Log File도 Instance 복구 시 다른 Instance에 Access할 수 있어야 하므로 공유 Storage에 저장됨
- Redo Log Group을 공유하나 Redo Log File에 쓰는 것은 개별적
| 단일 Instance | Oracle RAC | |
|---|---|---|
| Instance | 1 | N |
| Database | 1 | 1 |
| Control File | 하나의 Instance에 존재 | 공유 Storage에 존재 |
| SGA + Background Process | 하나의 Instance에 존재 | 각각의 Instance별로 존재 |
| Redo Log File | 하나의 Instance에 존재 | 각각의 Instance별로 존재 |
| UNDO Tablespace | 하나의 Instance에 존재 | 각각의 Instance별로 존재 |
| TEMP Tablespace | 하나의 Instance에 존재 | Database에 하나만 존재 |
| SYSTEM Tablespace | 하나의 Instance에 존재 | Database에 하나만 존재 |
| ETC Tablespace | 하나의 Instance에 존재 | Database에 하나만 존재 |
- Data 정합성
- Oracle RAC 환경의 Instance는 여러 Instance에서 동시에 동일한 data를 Access하는 구조로 Data 공유
- 동일한 Data를 여러 Instance가 읽어도 문제 없으나 여러 Instance가 동시에 수정, 삽입 등을 하는 경우 Data 무결성에 문제 발생
- Cache Lock과 Cache Fusion등을 사용해 이를 보장
Oracle RAC 구성요소
Oracle Grid Infrastructure

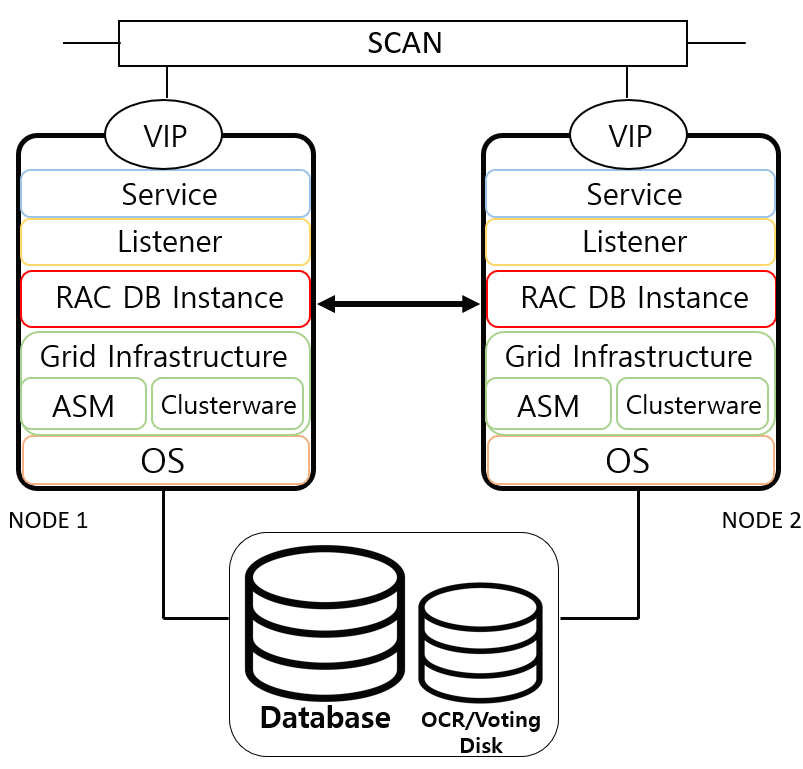

- Oracle RAC는 Grid Infrastructure에서 제공하는 Oracle Clusterware의 기반 하 여러 DB Server를 묶어 하나의 System처럼 동작하도록 지원
- Grid Infrastructure(GI): Oracle Clusterware 및 ASM으로 구성되며 OS와 긴밀히 통합된 Software Layer
- Clusterware 설치: RAC 구성을 위해 필요한 Software이며 Oracle 설치 계정 이외 별도의 계정을 생성하여 설치하는 것을 권장
- Clusterware의 OS 계정: 일반적으로 GI와 ASM을 소유하는 전용 OS 계정인 grid 계정 사용
공유 Storage
- 각 Instance는 공유 Storage를 통해 물리적인 Data를 공유하며 DB에서 사용하는 ASM및 CFS(Cluster File System)을 구성
- 공유 Storage에서 Database File은 모든 Node에 동등하게 동시에 엑세스 할 수 있어야 함
- Storage에서 생성된 Disk는 공유 모드가 활성되어야 함
Oracle RAC Network 구성 요소
Public IP
- 각 Node에 대한 고유한 IP
- 서버 주소와 동일
- Node 관리 목적으로 사용
Service IP
- Client에서 DB Server의 Public IP를 사용하여 접속할 경우 장애가 발생한 Node에서 세션을 다른 Node로 옮기는 데 많은 시간이 걸림
- VIP(Virtual IP)를 사용해 Client가 Node에 장애가 발생했다는 것을 신속하게 인식하게 함
- 다른 Node로 재연결 시간 향상
SCAN(Single Client Access Name)
- GNS 및 DNS를 사용하여 정의 가능
- SCAN을 이용할 경우 Cluster 내 서버 수에 관계 없이 Load Balancing 및 HA를 고려해 3개의 IP Address 권장
Private IP(Cluster Interconnect)
- Cluster Node 별 통신을 위한 IP
- Resource 동기화를 위해 Cluster에서 Heartbeat Process를 위해 사용하는 통신 경로
- Instance에서 다른 Instance로 Data를 전송(Cache Fusion)하는 용도로 사용
Oracle RAC Cache Fusion
- OPS(Oracle Parallel Server)의 Block Transformation의 문제를 극복하기 위해 나타난 Architecture
- Block Transformation
- 특정 Instance에 존재하는 Block을 다른 Instance에서 Access하기 위해 해당 Block을 공유 Storage에 write한 후 그 Block을 호출한 Instance의 DB Buffer Cache로 Caching하여 Data Block을 다른 Node로 이동시키는 방식
- 각각의 Instance에서 많은 작업이수행되어 이동하는 Block이 많으면 성능 저하가 발생
- Block Transformation

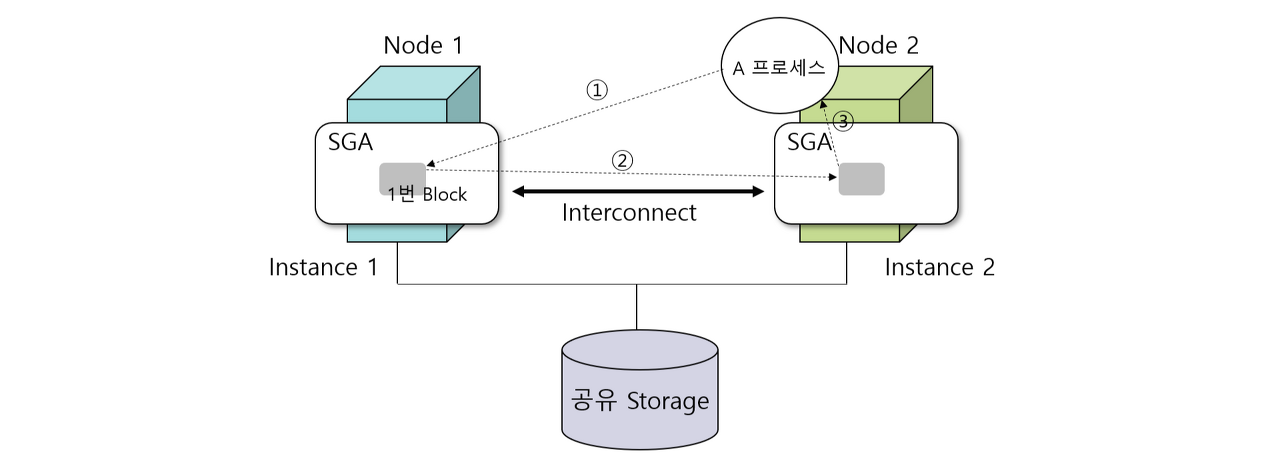

- Instance 2에 접속한 A Process는 Instance 1에 존재하는 1번 Block을 Access하기 위해 호출
- Instance 1에 존재하는 1번 Block은 Instance 2의 호출에 응답하기 위해 Instance 2의 SGA의 DB Buffer Cache로 이동, 이동을 위해서 공유 Storage의 DB를 이용하지 않고 Instance 사이의 Interconnect를 이용
- Interconnect를 이용해 Instance 2로 Caching된 1번 Block을 A Process가 Access할 수 있게 됨
목적
- Block이 특정 Node의 DB Buffer Cache에 Load되어 있다면 Disk I/O가 발생하지 않아 Block 이동이 빠르게 처리되어 Oracle RAC 성능 향상에 가장 중요한 Architecture
구성요소(Oracle Kernel) → 깊이있게 하는 것 보다 담백하게
- GRD(Global Resource Directory)
- RAC에서 Global Resource 관리
- Cluster의 동기화를 위해 Cluster 내의 Recource 정보(Resource Master, Resource Holder)들을 저장
- Resource Master: 특정 Global Resource는 반드시 하나의 GRD에서 최신정보 관리
- Resource Holder: 특정 Resource의 최정 버전을 가지고 있는 Node
- GCS(Global Cache Service)
- Data의 일관성 및 무결성을 유지하는 Service
- DB Buffer Cache 동기화에 대한 Global 정보를 저장
- Block에 대한 Lock 정보 관리
- GES(Global Enqueue Service)
- DB Lock에 대한 정보를 관리하는 Service
- Block 이외의 Lock 정보 저장 및 관리
- Enqueue Lock, Library Cache Lock, Row Cache Lock
Cache Fussion Access
- Session이 요청한 것을 응답받는 방법
- 크게 Local Access, Remote Access, Disk Access가 있음
Local Access

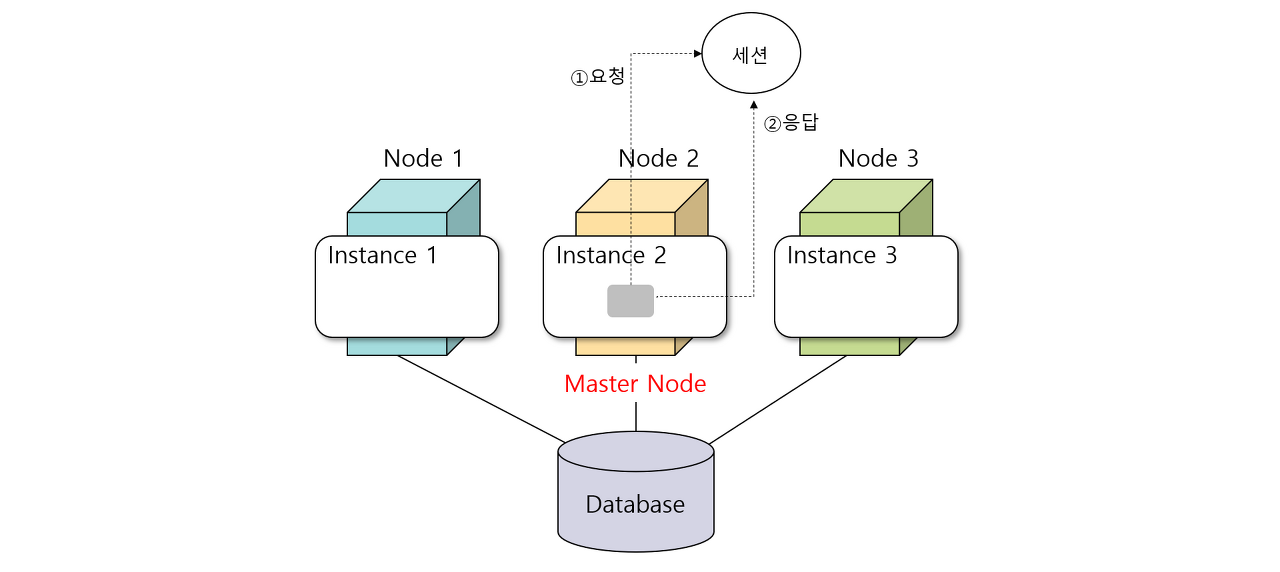

- 요청한 Block의 최신 Block이 Local Instance에 존재할 경우 Instance간 동기화 없이 Access
- Block을 Access하는 Session 위치 = 필요한 Block 위치 = Master Node의 위치 → Local Access
Remote Access
- 요청한 Block이 다른 Instance에 의해 수정되어 Remote instance에 존재할 경우 Interconnect를 통해 Block을 복제하여 가져온 후 Data에 Access
2-way Access

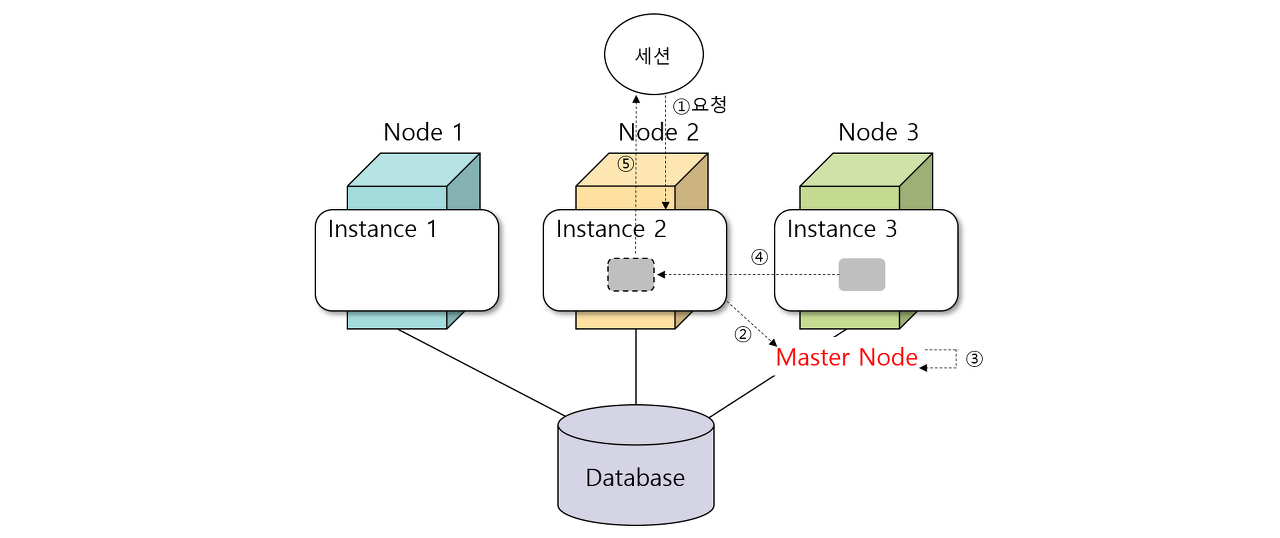

- Instance 2에 접속한 Session에서 1번 Block을 Access하는데 Instance 2에 1번 Block이 없음
- Instance 2는 1번 Block을 Master Node인 Instance 3에게 요청
- Master Node는 GRD를 확인해 1번 Block의 Holder Node가 Instance 3인 것을 확인 후 Block 요청 전달
- Instance 3은 Master Node의 요청을 받고 1번 Block의 Image를 Instance 2에 전송
- Block을 전송받은 Instance 2는 Session의 요청에 대한 응답 수행
- Blcok을 요청하는 Session의 위치 ≠ Block의 위치 = Master Node의 위치 → 2-way Access
3-way Access

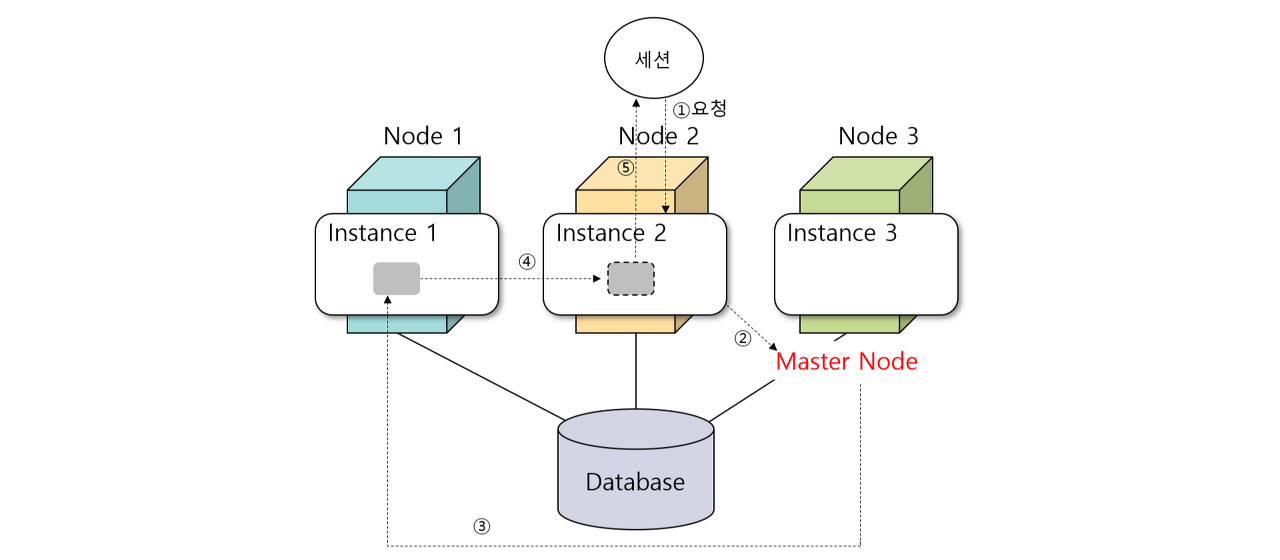

- Instance 2에 접속한 Session에서 1번 Block을 Access하는데 Instance 2에 1번 Block이 없음
- Instance 2는 1번 Block을 Master Node인 Instance 3에게 요청
- Master Node는 GRD를 확인해 1번 Block의 Holder Node가 Instance 1인 것을 확인 후 Block 요청 전달
- Instance 1은 Master Node의 요청을 받고 1번 Block의 Image를 Instance 2에 전송
- Block을 전송받은 Instance 2는 Session의 요청에 대한 응답 수행
- Block을 요청하는 Session의 위치 ≠ Block의 위치 ≠ Master Node의 위치 → 3-way Access
Disk Access

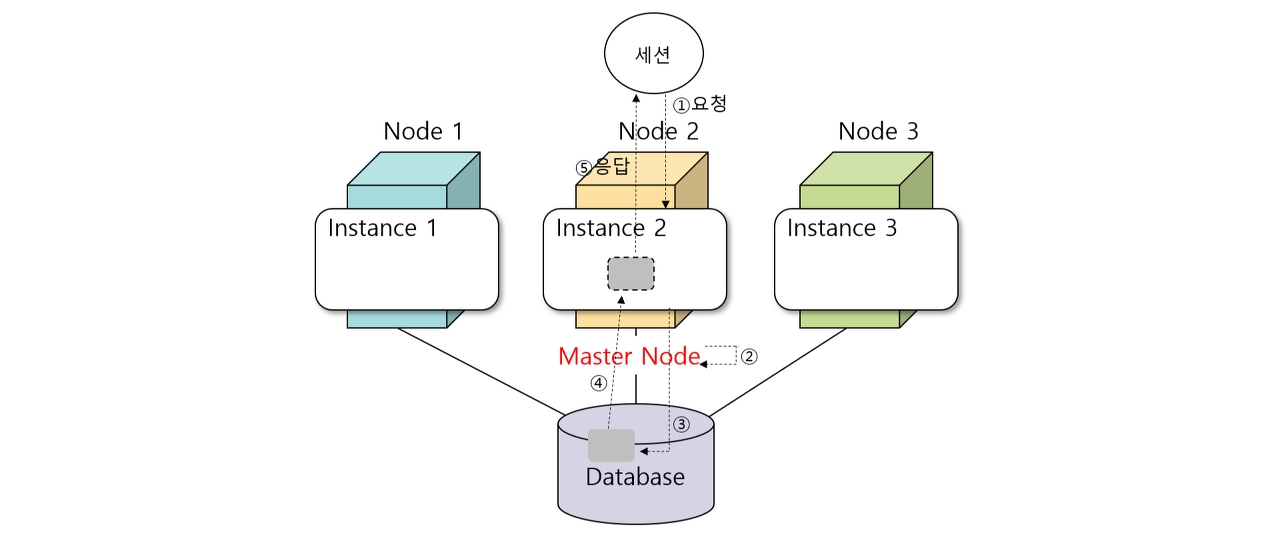

- Instance 2에 접속한 Session에서 1번 Block을 Access하는데 Instance 2에 1번 Block이 없음
- Instance 2는 1번 Block을 Master Node인 Instance 3에게 요청
- Master Node는 GRD를 확인해 어느 Instance에도 존재하지 않음 확인하고 Instance 2에게 전달
- Instance 2은 Master Node에게 전달 받고 Disk의 해당 Block을 Instance 2의 DB Buffer Cache에 Caching
- 1번 Block이 Caching되어 Instance 2는 Session의 요청에 대한 응답 수행
- 어느 Instance에도 요청한 Block이 존재하지 않음 → Disk Access
